Описание
У вас проем 4–8 м, через который круглосуточно идут фуры или погрузчики, а любая поломка останавливает логистику? В этом разделе KAMELEON собраны решения, рассчитанные по трем четким критериям: число рабочих циклов в сутки, чистый световой проем и нормативные требования пожарной безопасности. От секционных ворот Hörmann SPU F42 (сэндвич-панель 42 мм) и скоростных систем Hörmann V 3015 (скорость подъема до ~2,5 м/с) до промышленных рулонных решеток, перегрузочных мостов грузоподъемностью 60 кН, герметизаторов проема и противопожарных дверей EI30/EI60. Производим детальный замер, рассчитываем конфигурацию направляющих под геометрию притолоки и ведем монтаж собственными сертифицированными бригадами по всей Молдове.
Разница с частным сектором здесь кардинальная, а не косметическая. В гараже частного дома 4 открывания в день — это уже высокая нагрузка. На логистическом терминале 4 цикла вырабатываются к 8 утра. Отсюда строгие требования к проектированию: ресурсные подшипники, торсионные пружины промышленного класса, приводы с частотным преобразователем, оптосенсоры, чувствительные кромки безопасности и запчасти в наличии на складе.
1. Какова суточная интенсивность вашего проема? Секционные, скоростные или рулонные системы
Первый вопрос, который мы задаем при звонке — не «какой цвет вам нравится?», а «сколько открываний в сутки запланировано?». Один рабочий цикл = подъем + опускание. Ответ определяет конструктив оборудования и реальную стоимость владения на горизонте 10 лет.
| Циклов / день | Рекомендуемый тип | Техническое обоснование | Риск при ошибке в подборе |
|---|---|---|---|

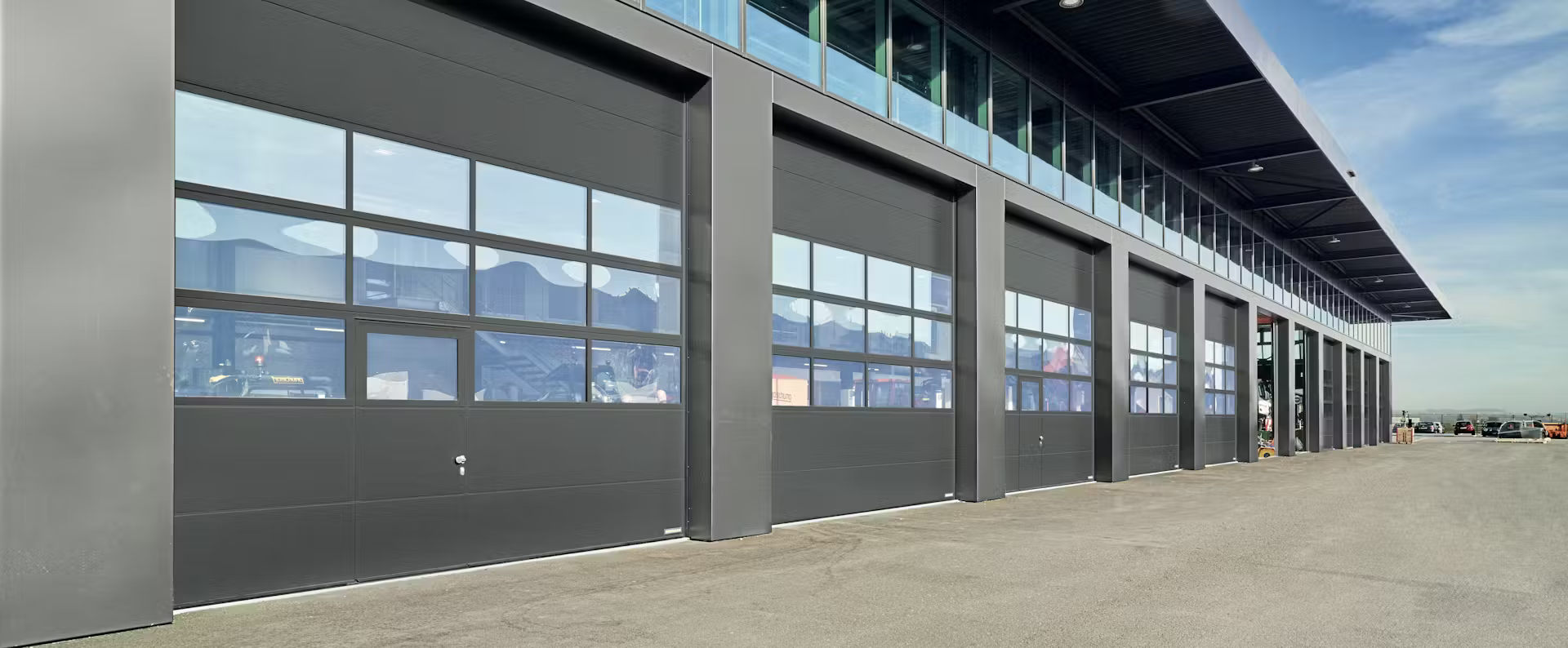

| до 15 | Промышленные секционные ворота SPU F42, стандартный привод | Сэндвич-панель 42 мм, высокая термоизоляция, минимальные стартовые затраты | Риски практически отсутствуют |
| 15–60 | Секционные ворота + пакет выносливости, усиленные пружины, привод с инвертором | Ресурс пружин рассчитан на 50 000–100 000 рабочих циклов | Разрыв стандартных пружин в первый же год, расплетение тросов |
| 60–200 | Промышленная рулонная решетка или интенсивная секционная система со встроенной калиткой | Алюминиевый профиль, минимальная масса, низкий износ направляющих узлов | Стандартные секционные ворота исчерпают ресурс за пару месяцев |
| 200–600 | Скоростные ворота пленочные или спиральные (серии V 3015 / HS) | Скорость до ~2,5 м/с, локализация сквозняков, сохранение микроклимата | Постоянный простой автопогрузчиков, колоссальные счета за отопление |
| более 600 / нон-стоп | Скоростные ворота + тепловая завеса либо двухшлюзовой тамбур | Механика и электроника с проектным ресурсом в сотни тысяч циклов | Полная остановка грузопотока вместо простого неудобства |
Формула предельно прозрачна: секционные ворота сберегают тепло, скоростные ворота экономят рабочее время, рулонные ворота сохраняют полезный объем помещения. Выбор делается под первоочередную задачу объекта.
Простая арифметика потерь: если автопогрузчик ожидает подъема полотна всего на 8 секунд дольше на каждом цикле при 300 рейсах в смену, предприятие теряет около 40 минут полезного времени ежедневно. За месяц набегает полноценный рабочий день водителя. Эта скрытая потеря окупает разницу в стоимости скоростных ворот быстрее, чем предполагает большинство технических директоров.
Базовые конфигурации и параметры полотен представлены в разделе промышленные ворота для складских и производственных помещений, а сертифицированная линейка Hörmann с энергоэффективными панелями без термомостов — на странице промышленные секционные ворота Hörmann.

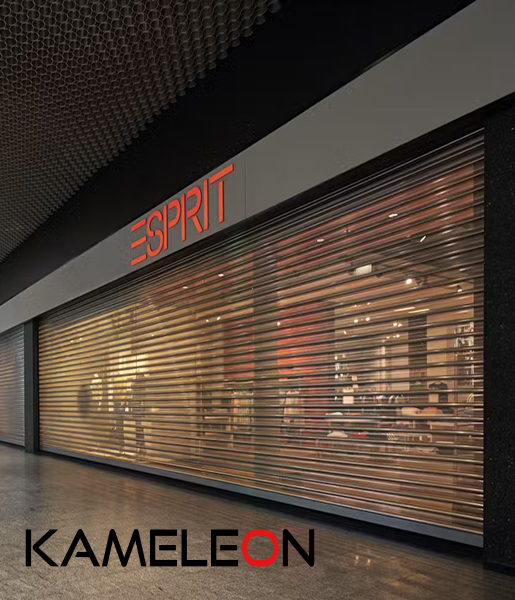

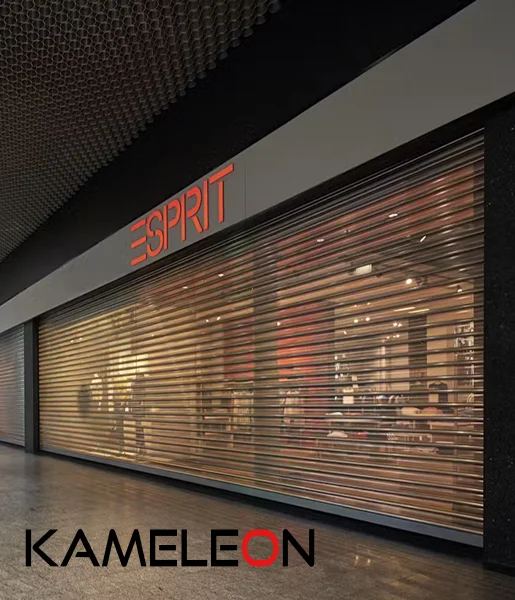

Когда рулонные решетки выигрывают у секционных ворот

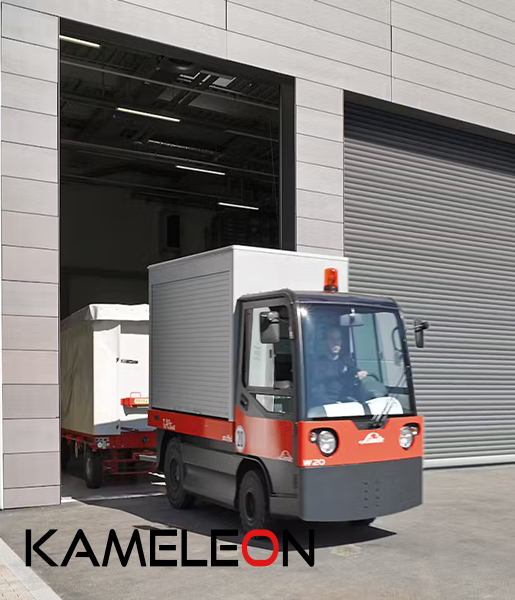

Рулонные решетки и профильные промышленные роллеты имеют безоговорочное преимущество в трех конкретных сценариях:
Особенности монтажа, варианты ламелей и конфигурации автоматики детально разобраны в разделе промышленные рулонные ворота Hörmann.
2. Крупногабаритные проемы и трафик складской техники: ширина до 8 м, низкая притолока, нестандартные треки
Именно здесь попытка «взять где подешевле» быстрее всего оборачивается дорогостоящим ремонтом. Проем 6×5 м — это не гаражные ворота, увеличенные в масштабе. Здесь полностью меняются расчетное сечение вала, количество пружинных блоков, толщина несущих тросов, схема балансировки и допустимые нагрузки на притолоку.
Параметры, которые наши инженеры обязательно фиксируют на объекте:
- Фактические габариты светового проема в свету (а не приблизительные размеры чернового проема по стенам).
- Высота притолоки — от нее зависит конфигурация направляющих (стандартный, низкий, высокий или полностью вертикальный подъем).
- Ширина боковых пристенков (заплечиков) для безопасной анкеровки направляющих, установки консолей и осевого привода.
- Инженерные коммуникации под потолком: фермы перекрытия, спринклерные сети пожаротушения, воздуховоды, зона хода кран-балки.
- Уровень чистового пола, перепады плоскости и наличие разуклонки в сторону рампы.
- Параметры электроснабжения (220 В / 380 В) и расстояние до точки ввода щита управления.
- Схема маневрирования погрузчиков: углы заезда, ширина разворота и риск случайного наезда на направляющие шины.
Инженерные решения для нестандартных условий:
Применяем низкий тип подъема с задним расположением торсионного механизма либо рулонную систему с выносным коробом над проемом.
Проектируем вертикальный подъем: полотно уходит строго вверх вдоль внутренней стены, не затрагивая потолочную зону.
Усиливаем секции стальными омега-профилями, дублируем пружины и ставим промышленные приводы с цифровым энкодером положения.
Врезаем панорамные секции со стойким к царапинам акриловым остеклением (востребовано в автоцентрах и сервисных зонах).
Для участков с непрерывным технологическим циклом — межцеховых проездов, входов в холодильные камеры, зон фасовки — оптимальны скоростные гибкие ворота. Эластичное полотно безопасно самовосстанавливается при касании вилочным погрузчиком, тогда как удар по жесткой сэндвич-панели сразу выводит секцию из строя.

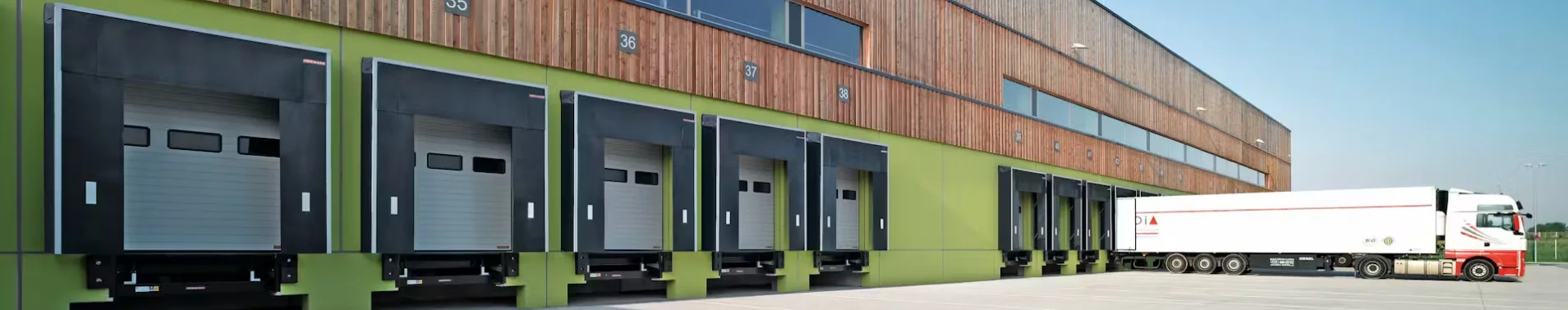

3. Перегрузочный пост: уравнительные платформы, тамбур-шлюзы, герметизаторы и ножничные столы
Ворота — лишь часть перегрузочного узла. Вторая ключевая составляющая — стыковка пола склада с кузовом грузовика. Разница высот между полом рампы и бортами разного транспорта (еврофура, среднетоннажник 7,5 т или малотоннажный фургон) без грамотного оборудования приводит к часовым задержкам на каждой разгрузке.
Элементы надежно спроектированного перегрузочного поста:

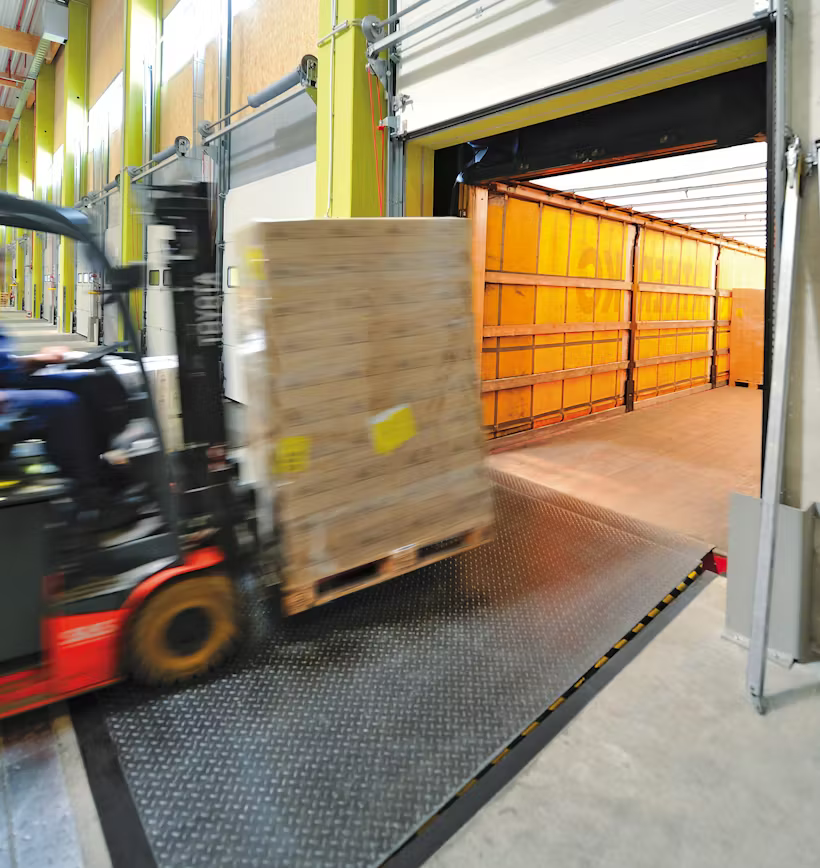

Грузоподъемность 60 кН, с поворотной или телескопической аппарелью. Компенсирует перепад высот и создает безопасный пандус для заезда погрузчика в кузов.

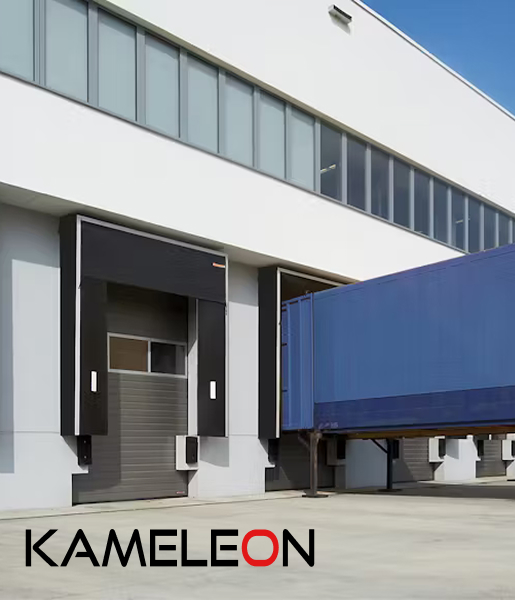

Занавесочного или надувного типа: отсекает холодный воздух, осадки и уличную пыль. Критически важен для фармацевтических и продовольственных складов.

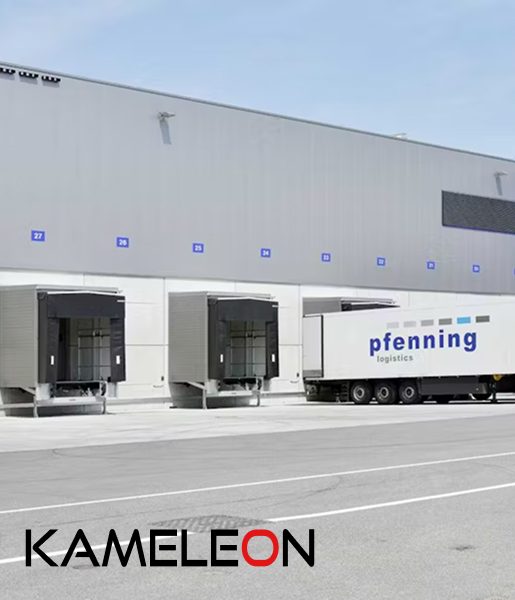

Готовое решение при отсутствии внутреннего приямка: теплая модульная конструкция монтируется снаружи здания с интеграцией платформы и шелтера.

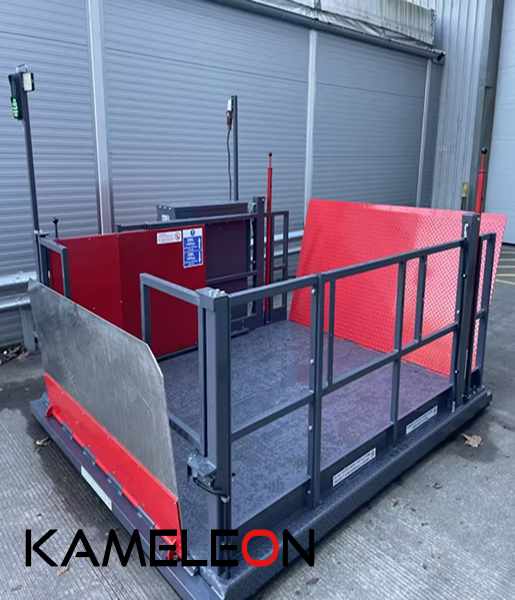

Оптимален для рамп, принимающих разнотипный транспорт с сильным разбросом высоты пола, либо для вертикального перемещения грузов между этажами.
Усиленные резиновые бамперы, направляющие для колес, светофорная индикация и противооткатные упоры с датчиками — элементы, предотвращающие аварии.
Монтируются непосредственно над приямком с плотным примыканием уплотнителей по периметру, исключая утечку тепла из склада в нерабочее время.
Базовое правило нашего проектирования: перегрузочный терминал рассчитывается под крайние габариты самого низкого и самого высокого автомобиля из автопарка, а не под их среднее арифметическое. Среднестатистический грузовик на разгрузку не приезжает.
4. Периметральный контроль и въезд на территорию: шлагбаумы, болларды, откатные промышленные ворота
Грузопоток начинается со въездной группы, а не у перегрузочного дока. Безупречно настроенные ворота склада теряют смысл, если длинномер простаивает по 10 минут на КПП в ожидании ручного открывания створок.
Оборудование для внешнего периметра:

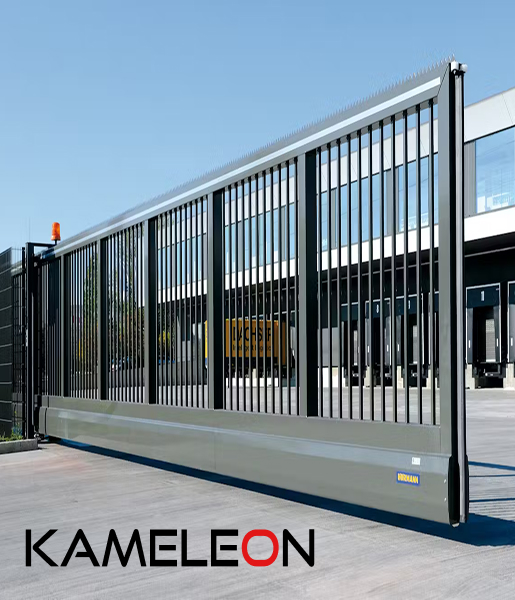

Идеальны для широких въездов. Отсутствие рельса на дорожном покрытии гарантирует безотказность при наледи, снеге, гравии и тяжелых фурах.

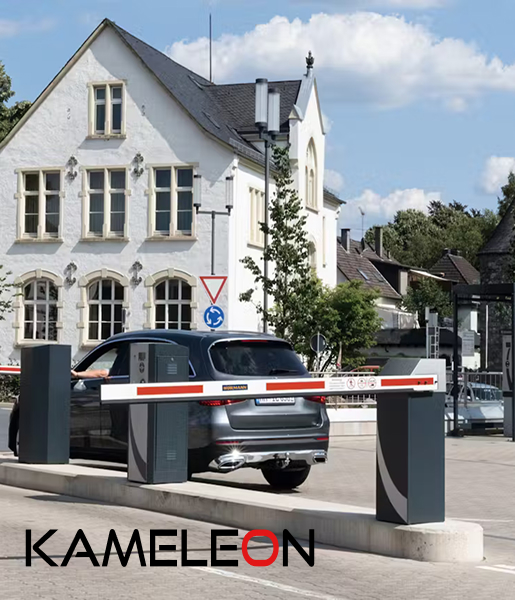

Со стрелой 3–6 м, высокоинтенсивными приводами, магнитными индукционными петлями и синхронизацией со СКУД и камерами распознавания номеров.

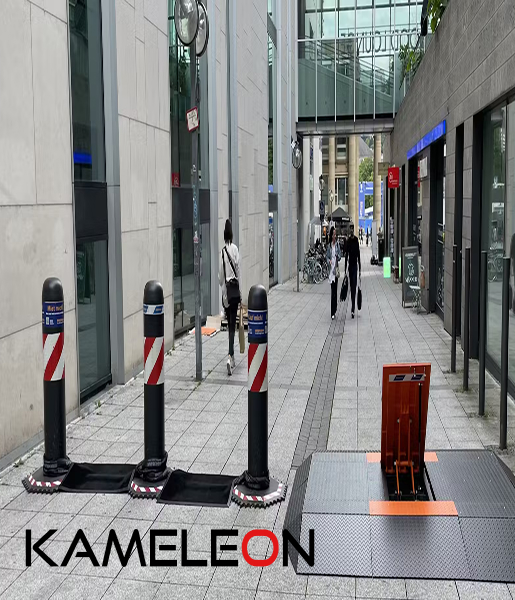

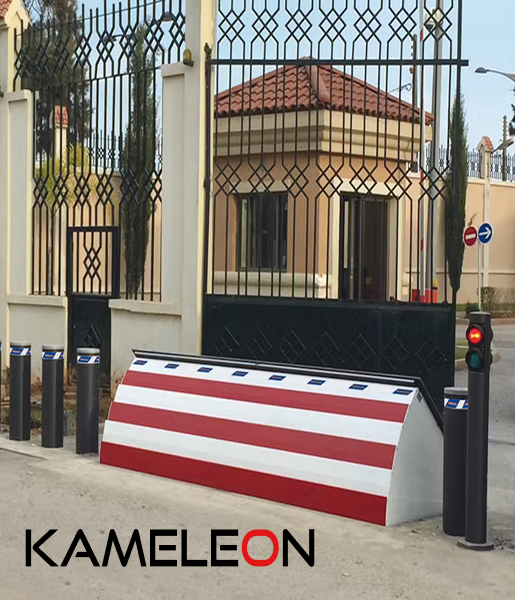

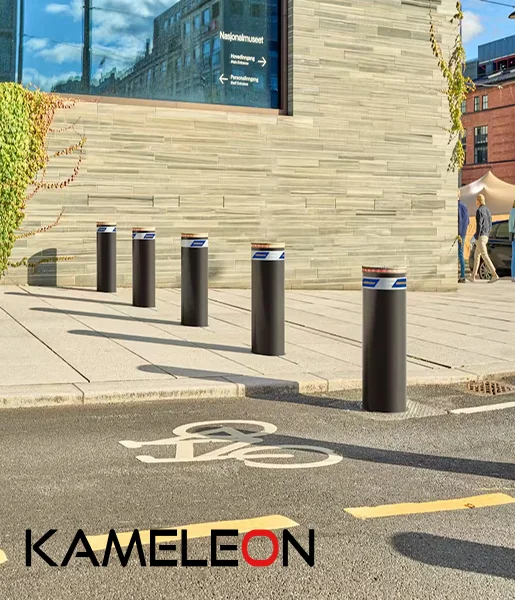

Физическое противотаранное перекрытие проезда в строго пешеходных зонах, на режимных объектах и в логистических дворах с повышенными требованиями к безопасности.
Обеспечивает автономность пропускного пункта. При отключении центральной сети ворота и шлагбаумы мгновенно переходят на резерв, не парализуя трафик.
Информацию о приводах, радиоуправлении, индукционных петлях и интеграции со СКУД смотрите в разделе автоматика для въездных ворот.
5. Требования пожарной безопасности: двери EI30–EI60, противопожарные откатные ворота, двери STS/STU из нержавеющей стали
В этом сегменте компромиссы недопустимы. Противопожарные преграды — не формальный пункт спецификации, а обязательное условие ввода здания в эксплуатацию. Конструкция без официального сертификата и монтажа строго по регламенту не пройдет проверку контролирующих органов.
Что входит в нашу программу поставок:

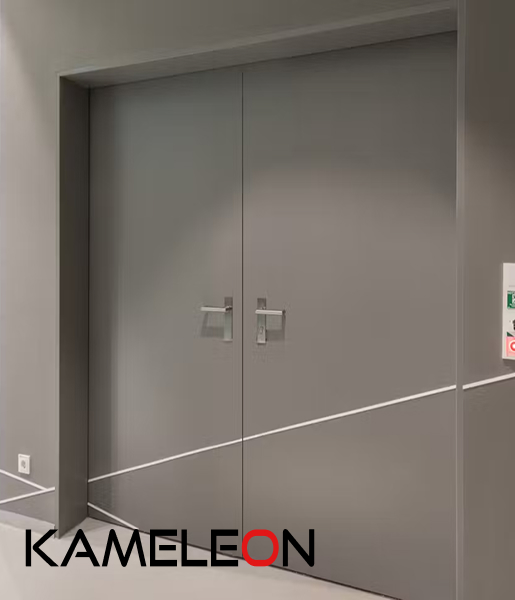

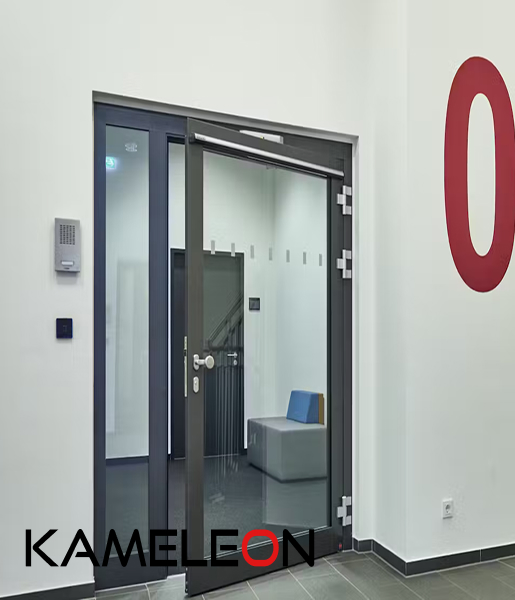

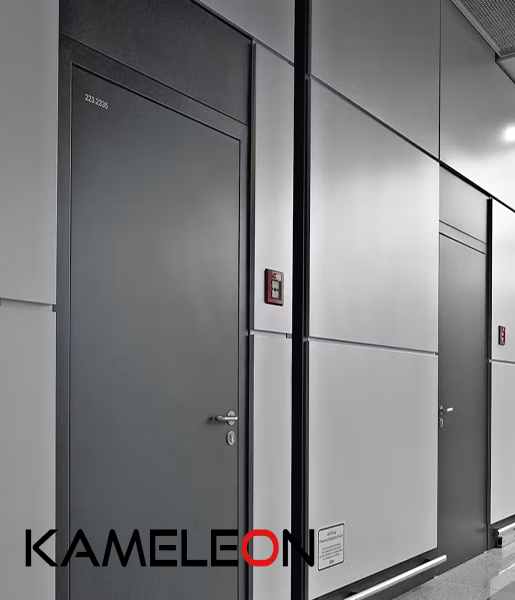

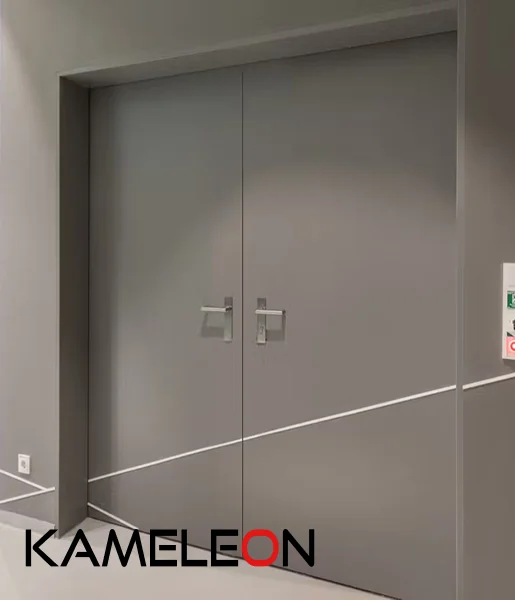

Одно- и двупольные распашные блоки, укомплектованные системами «антипаника», термостойкими уплотнителями и надежными гидравлическими доводчиками.

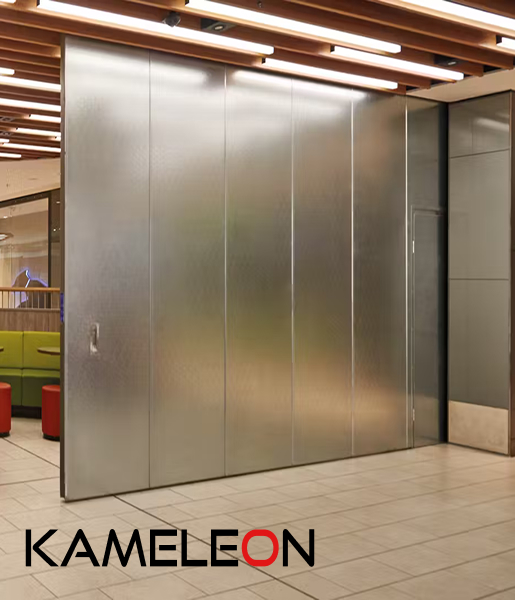

Для перекрытия широких технологических проемов между пожарными отсеками. Автоматически закрываются по тревожному сигналу от централи сигнализации.

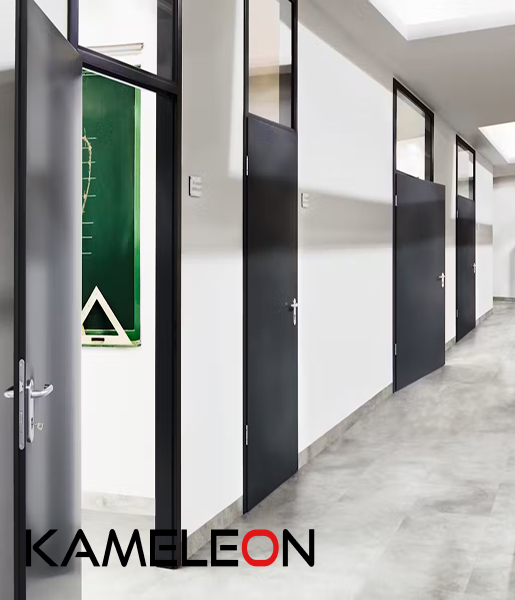

Для трансформаторных подстанций, котельных и технических узлов: высокая механическая стойкость, оцинкованное полотно и порошковая заводская окраска.
Обязательны для пищевых производств, фармскладов и чистых зон: не подвержены коррозии от дезинфицирующих средств и струй под давлением, не имеют зазоров для бактерий.

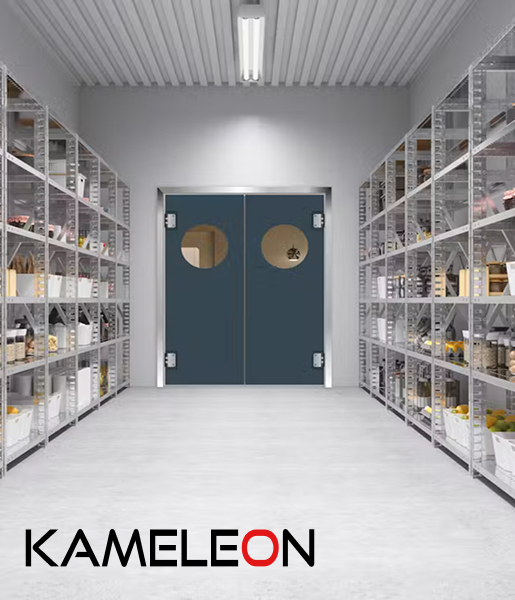

Двусторонние гибкие створки для цеховых переходов с интенсивным движением рохлей и погрузчиков, открывающиеся простым нажатием без участия рук.
Технические характеристики, фурнитуру и схемы крепления смотрите на страницах противопожарные откатные ворота, технические многофункциональные двери и сертифицированные противопожарные двери.
Безопасность персонала: встроенные в направляющие фотоэлементы, оптосенсоры нижней кромки полотна, защита от обрыва тросов и разрушения пружин, сигнальные лампы движения. Для скоростных ворот мы применяем световую световую решетку на всю высоту проема. Когда 300-килограммовое полотно опускается в зону движения техники, отказ от фотоэлементов ради копеечной экономии становится самым рискованным решением.
6. Монтаж, регламентное ТО и аварийный сервис в Молдове
Надежность промышленной системы определяется оперативностью сервисной службы, а не рекламными брошюрами. Порядок работы KAMELEON на промышленных объектах:
Для объектов на стадии строительства: услуги монтажа промышленных ворот. Для технического обслуживания действующих систем любых брендов: ремонт и модернизация промышленных ворот.
Два примера из практики (результаты внедрения)
Случай 1 — Распределительный логистический центр (Кишинев, 3 перегрузочные рампы)
Исходная ситуация: На двух рампах были установлены секционные ворота бытовой серии, работавшие в ритме 70–90 циклов в сутки. Итог: за одну зиму пружины лопались дважды, измочалились несущие тросы, а разгрузка скоропортящихся продуктов неоднократно срывалась.
Наша диагностика: Дело было не в «плохом качестве», а в критическом несоответствии ресурса механики реальным нагрузкам объекта.
Реализованное решение: Сохранив сэндвич-панели, мы полностью заменили ходовую часть: установили цельный вал, торсионный блок на 50 000+ циклов, усиленные ролики, промышленный электропривод с термоконтролем, дублирующие фотоэлементы и внешние грибовидные кнопки «Стоп» на каждой рампе.
Результат заказчика: Ни одного аварийного простоя за весь последующий сезон интенсивной работы.
Главный вывод: на рампе бюджет должен вкладываться в усталостную прочность механики, а не в визуальные опции.
Случай 2 — Пищевое производство с изолированной зоной фасовки
Исходная ситуация: Технологический проем 3,5×3,5 м между цехами с постоянным движением штабелеров и электротележек. Металлические секционные ворота рабочие держали постоянно открытыми, так как скорость их подъема замедляла перевозку паллет. Результат: потеря микроклимата цеха зимой, проникновение влаги и пыли в чистую зону упаковки.
Реализованное решение: Медленные секционные ворота демонтированы; вместо них установлены внутрицеховые скоростные ворота с гибким полотном, световым защитным барьером и бесконтактным автоматическим открыванием по магнитной индукционной петле в полу.
Фактический эффект: Техника проезжает без остановок. Температурно-влажностный режим в фасовочном отделении нормализовался. Два случайных наезда вилочного погрузчика на полотно обошлись без повреждений: эластичный край автоматически вернулся в пазы на следующем цикле.
Главный вывод: при высоком трафике скорость открывания — это прямой фактор окупаемости бизнес-процесса, а не элемент комфорта.
Для каких задач этот раздел НЕ предназначен
Мы открыто обозначаем границы применимости, так как ошибки в подборе ведут к неоправданным затратам и рискам:
- Проемы менее 3 м, частные коттеджи и бытовые гаражи → нет необходимости переплачивать за мощную промышленную механику. Перейдите в категорию гаражные секционные ворота с бесшумными приводами и декоративными панелями под фасад дома.
- Менее 10 циклов открывания в сутки → заказ промышленного пакета на 100 000 циклов будет экономически нецелесообразной заморозкой оборотных средств.
- Поиск самого дешевого предложения «за квадратный метр» → мы не поставляем и не ставим на гарантию промышленные ворота без штатных фотоэлементов, без сертифицированных систем защиты от обрыва пружин/тросов и без точной заводской регулировки.
- Покупка противопожарных дверей «для галочки» перед проверкой без проектных расчетов → мы не участвуем в подобных схемах из соображений правовой и производственной ответственности.
- Монтаж на слабые самодельные каркасы из тонкого профиля без несущей балки или колонн, рассчитанных проектировщиком → сначала усиливается силовой каркас здания, и лишь затем монтируются ворота весом в сотни килограммов.
Часто задаваемые вопросы (FAQ)
Дополнительные технические разъяснения
- Что означает «ширина светового проема в свету»? Это полезный габарит проезда для транспорта или складской техники *после* чистового монтажа вертикальных направляющих. Световой проем всегда меньше исходного строительного проема в стенах на несколько сантиметров.
- Можно ли встроить калитку в полотно больших промышленных ворот? Да, мы рекомендуем калитки с ультранизким плоским порогом (для беспрепятственного провоза ручных гидравлических тележек) и доводчиком. Это исключает необходимость открывать тяжелые ворота ради прохода персонала.
- Какой предел огнестойкости противопожарных дверей требует пожарный регламент между складами? Конкретное требование фиксируется в утвержденном проекте пожарной безопасности здания. Чаще всего регламентируются нормы EI30 или EI60 (30 и 60 минут сдерживания огня). Категорию защиты задает проектная организация, а не поставщик дверей.
- С какой регулярностью необходимо обслуживать ворота с высокой цикличностью? Чаще, чем указано в базовом паспорте изделия. Периодичность сервиса и регламентных смазок определяется двумя факторами: среднесуточным количеством рабочих циклов и запыленностью/влажностью среды в зоне проема.
- Можно ли установить уравнительную платформу в готовый монолитный пандус? Да, если размеры, глубина и схема армирования существующего бетонного приямка соответствуют техническим условиям монтажа платформы. Если приямок не подготовлен и его обустройство невозможно, задаче отвечает внешний пристроенный тамбур-шлюз.
Следующий шаг: отправьте параметры проема, а не просто общий запрос
Инженерный подход в трех тезисах: подбирайте систему исходя из суточной цикличности, точно рассчитывайте чистый световой проем и закладывайте нормы пожарной безопасности как жесткое базовое требование проекта. Секционные ворота держат тепло, скоростные сокращают время рейса техники, рулонные берегут пространство потолка, а грамотно укомплектованный док гарантирует стабильность отгрузок в любой сезон.
Передайте нам размеры проемов, предполагаемое число открываний в день и типы обслуживаемого транспорта. Наши специалисты выедут на объект, снимут точные замеры и составят техническое решение под логистику вашего предприятия — KAMELEON: профессиональный подбор, поставка и монтаж промышленных ворот и перегрузочных систем по всей Молдове.
*Техническое примечание: установка противопожарных дверей (EI30/EI60), огнестойких штор и откатных ворот осуществляется исключительно обученными специалистами в строгом соответствии с утвержденным архитектурно-строительным проектом и инструкциями производителя. Нормативные требования пожарной безопасности, действующие строительные стандарты Республики Молдова и регламент сдачи объекта госкомиссии зависят от функционального назначения здания и присвоенного класса пожарной опасности.
